Круиз-контроль является системой поддержания определенной скорости в автоматическом режиме. Применять круиз-контроль разрешается на скорости от 40 км/ч и больше. В противном случае, при более низком значении на спидометре, он просто не включится.

Любой автомобиль Lancer X оснащен системой «Круиз-контроля» вне зависимости от его компоновки, года выпуска и используемой коробки передач. Исключение составляют модели с 1.5 литровым двигателем.

Чтобы установить на авто круиз-контроль требуется соблюсти следующие условия:

  1. Приготовить мультируль с проводкой. Это на случай, если в комплектацию модели не входит мультируль, то тогда его можно установить на место обычного.
  2. Не использовать машину с 1.5 литровым объемом двигателя. Все другие моторы идеально подходят.

При этом нет нужды дополнительно прошивать ЭБУ, а достаточно обойтись только установкой деталей, которые указаны ниже.

Набор для установки системы круиз-контроля на авто с коробкой-автомат (Вариатор CVT), а также коды оригинальных запчастей:

  • кнопки на руль для регулировки круиз-контроля — 8602A008
  • датчик, включающий стоп-сигнал (тормозной датчик) — 8614A018


Набор для установки системы круиз-контроля на авто с механикой (МКПП), а также коды оригинальных запчастей:

  • датчик сцепления — MB435457
  • датчик, включающий стоп-сигнал (тормозной датчик) — 8614A018
  • кнопки на руль для регулировки круиз-контроля — 8602A008

Пошаговая инструкция по установке системы круиз-контроля на Лансер 10 с вариатором (CVT)

Сначала рассмотрим простой вариант установки, то есть для модели с Вариатором.

Важно! Очень важно не переусердствовать при вставке датчика, так как есть вероятность того, что он войдет глубоко, а это приведет к смещению педали, вследствие чего уменьшится амплитуда шага педали. В результате, обязательно возникнут нежелательные последствия. Во избежание появления каких-либо проблем необходимо вставлять датчик постепенно, вплоть до момента, когда его концевая кнопка будет нажиматься полностью. Сделав это, надо повернуть датчик на 90 °. Все, установка датчика окончена. Потом в него нужно вставить разъем проводки, дождавшись характерного еле слышного щелчка.

Читайте также:  Замена масла в двигателе Mitsubishi Lancer X

  1. Следует отсоединить проводной разъем тормозного датчика посредством нажатия на кончик спуска с боковой стороны разъема и вытащить разъем. Далее повернуть непосредственно сам датчик на 90 ° в направлении, противном ходу часовой стрелки, и просто достать его.
    Взять новый датчик и установить его по той же схеме, по которой он снимался.
  2. Существует два привычных способа, чтобы установить кнопки на руль.
    — Либо выкрутить заглушку, расположенную на реле, и поставить на место кнопки, подталкивая подушки безопасности под края корпуса;
    — Либо воспользоваться так называемым «грамотным вариантом», заключающемся в откручивании и снятии подушки безопасности, а затем установлении кнопок беспрепятственным методом без необходимости в подсовывании чего-либо.

    Обычно применяется первый вариант, признанный более упрощенным. В случае если время позволяет, то лучше придерживаться второго варианта. Описание по поводу снятия подушки безопасности можно можно посмотреть в статье — .

  3. Открутить на руле заглушку. Взять отвертку с крестовым наконечником и выкрутить винт с задней стороны руля и вытащить заглушку.
  4. Взять кнопки управления круиз-контролем, вставить в них синий разъем и прикрутить обратно.
  5. Иногда случается, что на прикручивание кнопок тратится много времени, а виной тому сложность в попадании винтом в их отверстие. Чтобы этого не испытывать, то перед закручиванием кнопок рекомендуется открутить или закрутить винт несколько раз и не устанавливать пока – благодаря этому расширится отверстие, и тогда винты легко попадут в цель («в лунку»).
  6. Вот и кнопки установлены. Теперь включают заживание, чтобы убедиться в правильности проделанной работы. Нажать на кнопку On или Off. Если разъем был присоединен должным образом (т.е. до упора), то на панели приборов высветится зеленого цвета индикатор круиз-контроля: загорелся – все хорошо, ехать можно дальше и тестировать. Если не загорелся, то что-то пошло не так, и где-то была допущена ошибка.

Пошаговая инструкция по установке системы круиз-контроля на Лансер 10 с механической коробкой передач

Все действия аналогичны тем, что были применены при установке на машину с вариатором, но в данном случае понадобится установить дополнительный датчик – датчик сцепления. Такая процедура гораздо сложнее ввиду того, что датчик расположен на педали, что весьма неудобно, и его разъем находится также в труднодоступном месте.

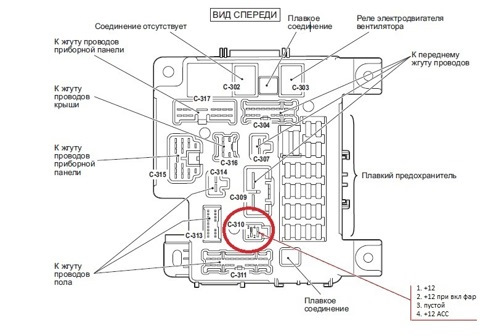

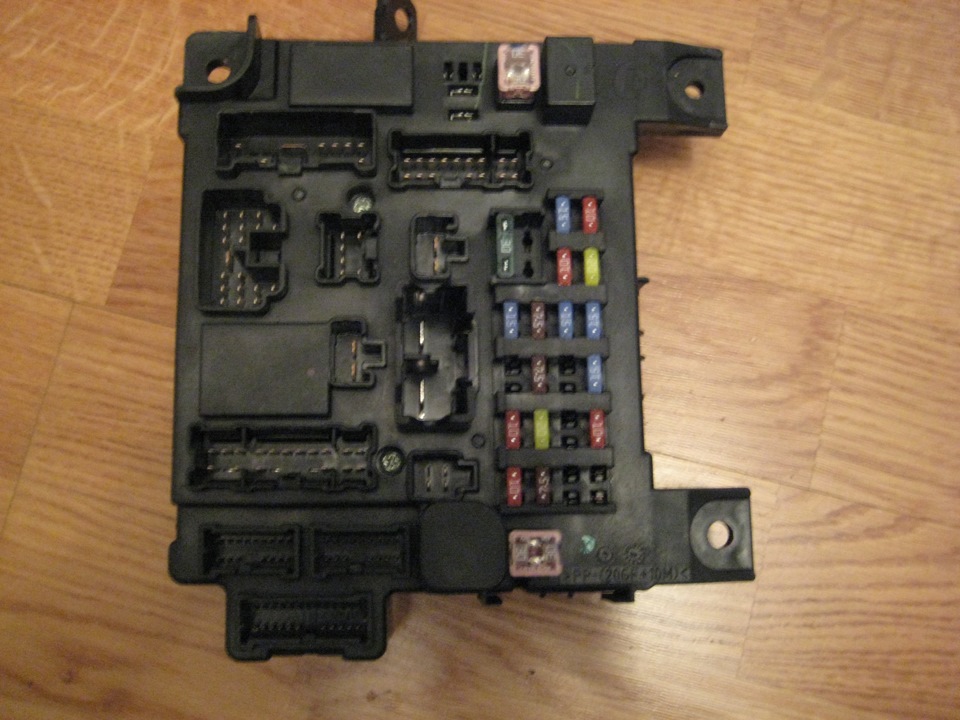

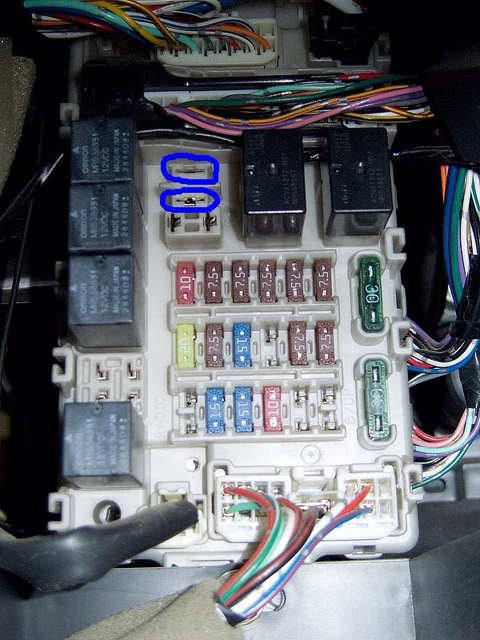

  1. Для начала необходимо отыскать проводной разъем для датчика сцепления. Он находится на расположенном за ETACS, то есть салонным предохранительным блоком толстом пучке проводки, примотанный к нему изоляционной лентой. Сзади от ETACS, по левой стороне, отходит пучок проводки в направлении моторного щита у стенки слева, где и примотан сам датчик. Разъем имеет белый цвет. Для его визуального и тактильного обнаружения необходимо лечь на спину на водительский коврик и просунуть голову туда, где размещены педали и затем направить взор в предохранительный блок в левую сторону (в направлении левого крыла авто / левой стенки). Для более точного определения его местонахождения, следует в уме приблизительно просчитать его радиус – для этого достаточно посмотреть в отверстие, предназначенное для датчика сцепления, что тут же поможет сократить границы поиска разъема, поскольку провод пребывает почти в натянутом состоянии от датчика до пучка проводки.
  2. После утомительного поиска разъема и успешного его нахождения нужно взять датчик сцепления и ввинтить его в отверстие, предопределенное для датчика. Отверстие это не возле моторного щитка, а около самого предохранительного блока.
    См. фото датчика после установки:

    Другими словами, после установки датчика, его концевая часть должна смотреть вниз, в направлении моторного щита, а его разъем – вверх, в направлении ETACS. При установке необходимо быть предельно точным. Во-первых, требуется закрутить датчик и при этом не касаться контргайки, а затем проверить нажимается ли концевая часть полностью, когда педаль отпущена до конца. Если нет, то датчик следует ослабить, а контргайку слегка прикрутить. Потом произвести повторную проверку.

  3. В итоге, когда сцепление отпущено полностью, концевая часть датчика должна быть нажата до предела и утоплена. Отрегулировав положение датчика, в него нужно вставить двухконтактный разъем. Готово. Пора тестировать.

Краткое описание функциональных возможностей кнопок

Кнопка ON/OFF: отвечает за включение и выключение системы круиз-контроля;
Кнопка COAST SET: отвечает за снижение скорости, ее заданного значения, а также для установления стабильной скорости движения;
Кнопка ACC RES: отвечает за увеличение скорости, ее заданного значения, а также для возврата к первоначальной стабильной скорости движения;
Кнопка CANCEL: отвечает за выключение режима перемещения со стабильной скоростью.

При нажатии педалей газа или тормоза во время движения с установленной скоростью происходит сброс постоянной скорости.

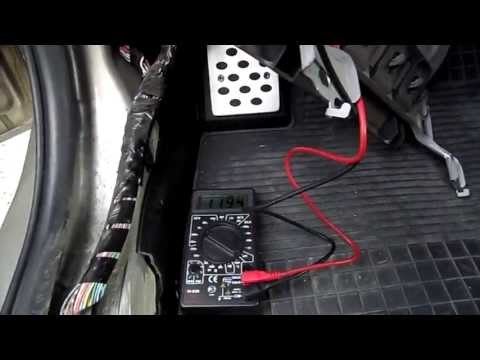

Видео инструкция по установке круиз контроля на Лансер 10
